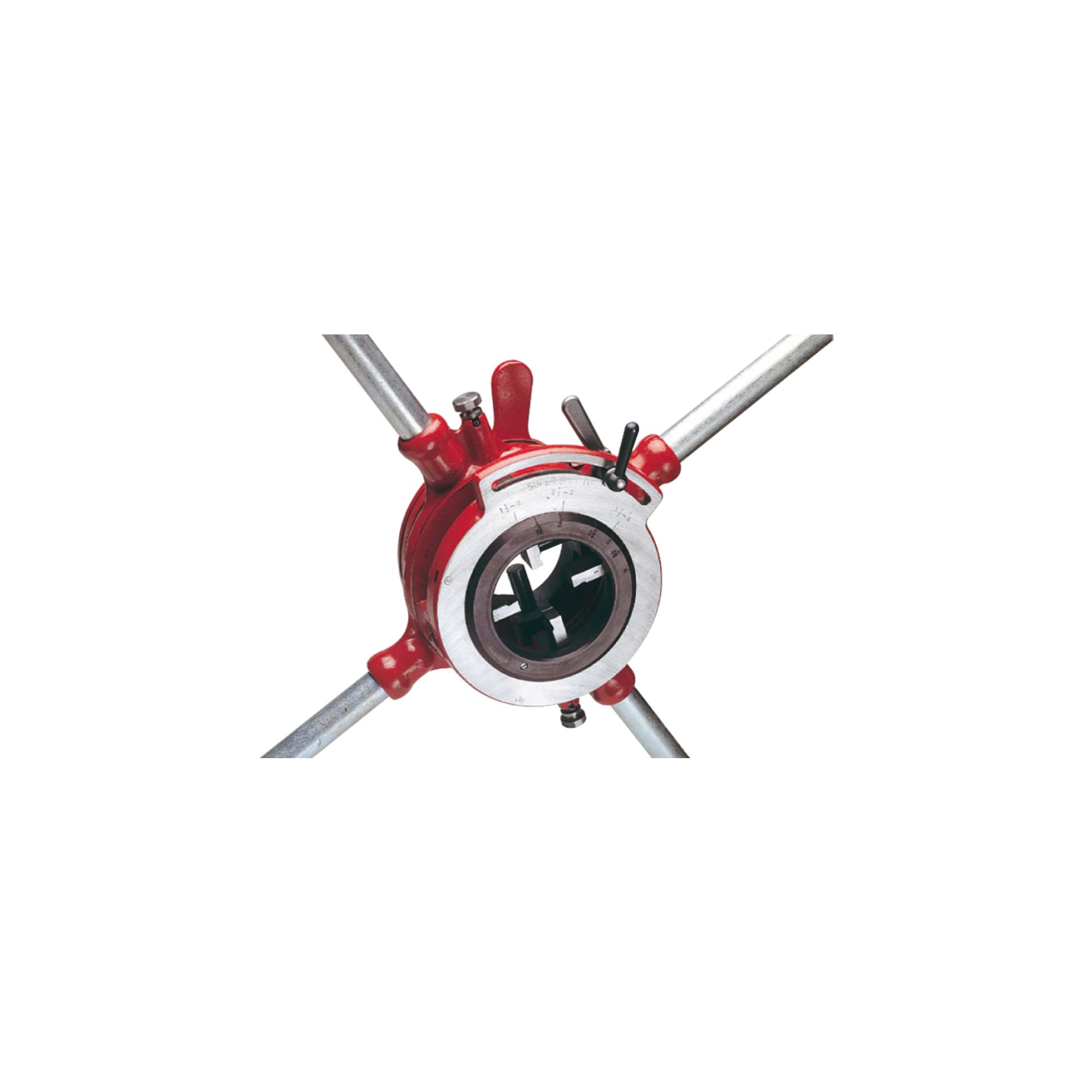

FILIERES AJUSTABLES POUR TUYAUX 4″ – 662

Préparation à l’opération de filetage
Pour fileter un tuyau, sélectionnez d’abord le jeu de filières correspondant à la taille du tuyau.
taille du tuyau (par exemple, pour un tuyau de 1,1/2″,sélectionner le jeu de filières 1.1/2-2″).
Comment monter le jeu de filières
– Levier Loasen (1)
– Aligner les coques latérales (2) de la plaque supérieure avec celles du corps (3).
– Introduire dans chaque carcasse le poinçon approprié (la tige du poinçon (4)
en position verticale), c’est-à-dire
Hale 1 = Matrice 1, et ainsi de suite jusqu’à ce que les quatre matrices soient introduites à leur place.
à sa place.
– Tourner la plaque supérieure (5) pour sélectionner la taille du filetage.
pour le filetage d’un tuyau de 1,1/2″, le repère indiquant
1.1/2″ sur la plaque supérieure (6) doit être aligné avec le repère 1.1/2″ de la bride (6).
dans la bride (6).
– Fixer le levier (7) et serrer le levier (5).
– Fixez le tuyau à un étau pour qu’il soit bien serré pendant l’opération de filetage.
l’opération de filetage.
– Placez le fileur réglable en introduisant le tuyau à travers
par la partie arrière du fileur (guide).
– Ajustez les boulons de guidage (8) au diamètre du tuyau en tournant la plaque de came de guidage (9).
la plaque de came de guidage (9).
Les boulons de guidage (8) ne doivent pas appuyer sur le tuyau.
